NYRY,NYRY-J,NYRY-O,0.6/1kv Copper PVC Insulated PVC Sheathed Round Wire Armoured Power and Control Cable

Standard:HRN HD 603 S1,IEC 60502-1,DIN VDE 0276 part 603
Structure:Cu(Al)/PVC/SWA/PVC
Min.Order QTY: 1km
Package: Wooden drum, Steel wooden drum, Coil, Box…
Payment Terms: T/T, L/C, D/P
Port: Qingdao, Shanghai, Tianjin, Ningbo, Shenzhen

Detail
Specifications
Enquiry

NYRY,NYRY-J,NYRY-O (0.6/1kv Copper PVC Insulated PVC Sheathed Round Wire Armoured Power and Control Cable)meets or exceeds the requirements of all international standards like ASTM,IEC,DIN,BS,AS,CSA,NFC,SS,etc. in addition, we also accept OEM service to meet your special request.

Application:
Distribution and signal power cable for static application, mostly in ground, but also in water, within and outside facilities, in cable canals, in concrete. Used in electric power plants and other electric plants, in industry, metropolitan networks and for connection of signalling devices in industry, traffic and similar. Resistant to mechanical loads, able to sustain heavier mechanical tensile strains, could be laid slantingly or vertically, same as on grounds exposed to land-sliding.

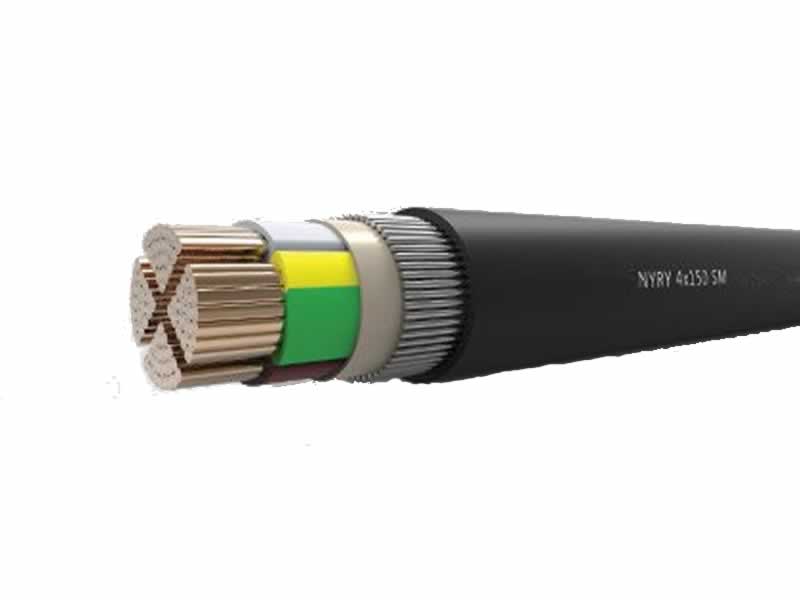

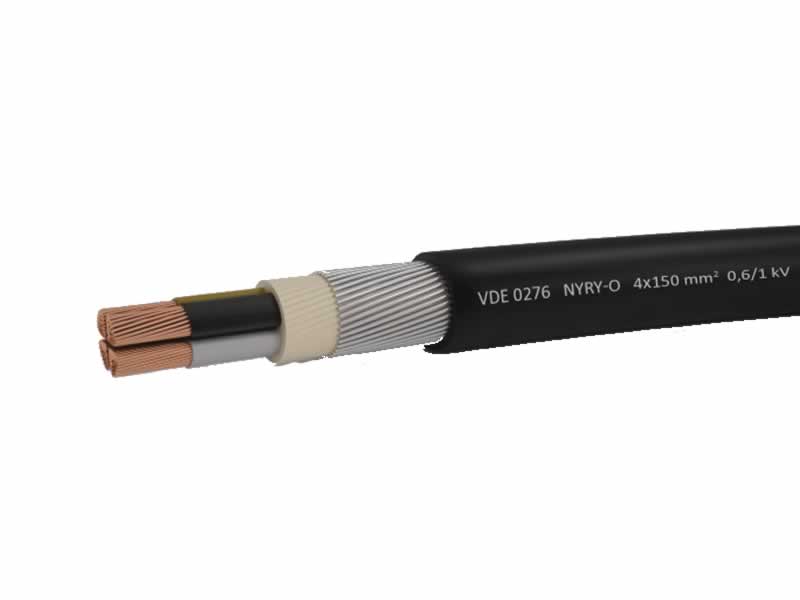

NYRY Cable Construction:

Conductor:	Cu, class 1 or 2 acc. to HRN HD 383 / IEC 60228 / DIN VDE 0295
class 1:	solid, round (RE)
class 2:	multi wire stranded, round (RM) or sector (SM), multi wire exceeding 50 mm² are compacted
Insulation:	PVC compound, concentrically stranded cores, colour marked acc. to HRN HD 308 S2 / VDE 0293-308, with or without protective yellow-green conductor
Filler:	spouted elastomer or plastomer compound or wrapped thermoplastic tapes
Armour:	Single layer of thin round galvanized steel wires
Sheath:	PVC compound
sheath colour:	black

Specification Date Sheet:

Dimensions – number of cores x conductor cross-section	Construction of individual conductor	External diameter	Insulation thickness	Sheath thickness	Conductor resistance at 20 °C	Cu weight	Cable weight	Packing*
	nominal	approx.	nominal	nominal	max.		approx.
N x mm²	n x mm	mm	mm	mm	Ω/km	kg/km	kg/km
Power cable NYRY-J, NYRY-O
2 x 1,5	1 x 1,37	13,3	0,8	1,8	12,1	28,8	346	CUT
2 x 2,5	1 x 1,74	14,1	0,8	1,8	7,41	48	397	CUT
2 x 4	1 x 2,2	16,5	1	1,8	4,61	76,8	598	CUT
2 x 6	1 x 2,7	17,5	1	1,8	3,08	115,2	692	CUT
2 x 10	7 x 1,34	19,9	1	1,8	1,83	192	904	CUT
2 x 16	7 x 1,70	22,1	1	1,8	1,15	307,2	1143	CUT
2 x 25	7 x 2,13	26	1,2	1,8	0,727	480	1600	CUT
2 x 35	7 x 2,52	28,4	1,2	1,9	0,524	672	1925	CUT

3 x 1,5	1 x 1,37	13,8	0,8	1,8	12,1	43,2	378	CUT
3 x 2,5	1 x 1,74	14,7	0,8	1,8	7,41	72	439	CUT
3 x 4	1 x 2,2	17,2	1	1,8	4,61	115,2	667	CUT
3 x 6	1 x 2,7	18,3	1	1,8	3,08	172,8	779	CUT
3 x 10	7 x 1,34	20,9	1	1,8	1,83	288	1029	CUT
3 x 16	7 x 1,70	24	1	1,8	1,15	460,8	1459	CUT
3 x 25	7 x 2,13	27,3	1,2	1,8	0,727	720	1900	CUT
3 x 35	7 x 2,52	29,9	1,2	1,9	0,524	1008	2325	CUT

3 x 25+16	7 x 2,13	32	1,2 / 1,0	2	0,727	873,6	–	CUT
3 x 35+16	7 x 2,52	36	1,2 / 1,0	2,2	0,524	1161,6	–	CUT
3 x 50+25	19 x 1,83	36	1,4 / 1,2	2,2	0,387	1680	–	CUT
3 x 70+35	19 x 2,17	39	1,4 / 1,2	2,2	0,268	2352	–	CUT
3 x 95+50	19 x 2,52	43,5	1,6 / 1,4	2,2	0,193	3216	–	CUT
3 x 120+70	37 x 2,03	48	1,6 / 1,4	2,6	0,153	4128	–	CUT
3 x 150+70	37 x 2,27	52,5	1,8 / 1,4	2,6	0,124	4992	–	CUT
3 x 185+95	37 x 2,52	57,5	2,0 / 1,6	3	0,0991	6240	–	CUT
3 x 240+120	61 x 2,24	65	2,2 / 1,6	3	0,0754	8064	–	CUT
3 x 300+150	61 x 2,50	72	2,4 / 1,8	3,4	0,0601	10080	–	CUT

4 x 1,5	1 x 1,37	14,6	0,8	1,8	12,1	57,6	426	CUT
4 x 2,5	1 x 1,74	16,4	0,8	1,8	7,41	96	603	CUT
4 x 4	1 x 2,2	18,3	1	1,8	4,61	153,6	765	CUT
4 x 6	1 x 2,7	19,5	1	1,8	3,08	230,4	900	CUT
4 x 10	7 x 1,34	23,1	1	1,8	1,83	384	1326	CUT
4 x 16	7 x 1,70	25,8	1	1,8	1,15	614,4	1729	CUT
4 x 25	7 x 2,13	29,8	1,2	1,9	0,727	960	2235	CUT
4 x 35	7 x 2,52	33,3	1,2	2	0,524	1344	2910	CUT
4 x 50	19 x 1,83	37,1	1,4	2,1	0,387	1920	3185	CUT
4 x 70	19 x 2,17	42,7	1,4	2,3	0,268	2688	4845	CUT
4 x 95	19 x 2,52	47,4	1,6	2,5	0,193	3648	6145	CUT
4 x 120	37 x 2,03	49,7	1,6	2,5	0,153	4608	7255	CUT
4 x 150	37 x 2,27	55	1,8	2,7	0,124	5760	9155	CUT
4 x 185	37 x 2,52	58,8	2	2,9	0,0991	7104	11170	CUT
4 x 240	61 x 2,24	65,9	2,2	3	0,0754	9216	14420	CUT
4 x 300	61 x 2,50	73,2	2,4	3,3	0,0601	11520	17820	CUT

5 x 1,5	1 x 1,37	16,3	0,8	1,8	12,1	72	581	CUT
5 x 2,5	1 x 1,74	17,4	0,8	1,8	7,41	120	673	CUT
5 x 4	1 x 2,2	19,6	1	1,8	4,61	192	869	CUT
5 x 6	1 x 2,7	20,9	1	1,8	3,08	288	1027	CUT
5 x 10	7 x 1,34	24,8	1	1,8	1,83	480	1537	CUT
5 x 16	7 x 1,70	28,2	1	1,8	1,15	768	2009	CUT
5 x 25	7 x 2,13	33,1	1,2	2	0,727	1200	2885	CUT
5 x 35	7 x 2,52	36,8	1,2	2,2	0,524	1680	3610	CUT
Signalnini Control cable NYRY-J, NYRY-O
7 x 1,5	1 x 1,37	17,2	0,8	1,8	12,1	100,8	652	CUT
8 x 1,5	1 x 1,37	18,64	0,8	1,8	12,1	115,2	726	CUT
9 x 1,5	1 x 1,37	19,74	0,8	1,8	12,1	129,6	792	CUT
10 x 1,5	1 x 1,37	20,34	0,8	1,8	12,1	144	845	CUT
12 x 1,5	1 x 1,37	20,84	0,8	1,8	12,1	172,8	909	CUT
14 x 1,5	1 x 1,37	22,3	0,8	1,8	12,1	201,6	1108	CUT
16 x 1,5	1 x 1,37	23,2	0,8	1,8	12,1	230,4	1199	CUT
19 x 1,5	1 x 1,37	24,1	0,8	1,8	12,1	273,6	1298	CUT
21 x 1,5	1 x 1,37	25,2	0,8	1,8	12,1	302,4	1392	CUT
24 x 1,5	1 x 1,37	27,2	0,8	1,8	12,1	345,6	1553	CUT
27 x 1,5	1 x 1,37	27,7	0,8	1,8	12,1	388,8	1641	CUT
30 x 1,5	1 x 1,37	28,7	0,8	1,9	12,1	432	1773	CUT
37 x 1,5	1 x 1,37	30,5	0,8	1,9	12,1	532,8	2023	CUT
40 x 1,5	1 x 1,37	31,8	0,8	2	12,1	576	2157	CUT

7 x 2,5	1 x 1,74	18,44	0,8	1,8	7,41	168	773	CUT
8 x 2,5	1 x 1,74	20,04	0,8	1,8	7,41	192	871	CUT
9 x 2,5	1 x 1,74	21,24	0,8	1,8	7,41	216	949	CUT
10 x 2,5	1 x 1,74	22,6	0,8	1,8	7,41	240	1125	CUT
12 x 2,5	1 x 1,74	23,2	0,8	1,8	7,41	288	1233	CUT
14 x 2,5	1 x 1,74	24,1	0,8	1,8	7,41	336	1330	CUT
16 x 2,5	1 x 1,74	25,1	0,8	1,8	7,41	384	1444	CUT
19 x 2,5	1 x 1,74	26,1	0,8	1,8	7,41	456	1590	CUT
21 x 2,5	1 x 1,74	27,3	0,8	1,8	7,41	504	1723	CUT
24 x 2,5	1 x 1,74	29,8	0,8	1,9	7,41	576	1935	CUT
27 x 2,5	1 x 1,74	30,4	0,8	1,9	7,41	648	2055	CUT
30 x 2,5	1 x 1,74	31,3	0,8	1,9	7,41	720	2205	CUT
37 x 2,5	1 x 1,74	34,26	0,8	2	7,41	888	2773	CUT
40 x 2,5	1 x 1,74	35,66	0,8	2,1	7,41	960	2961	CUT

*) Packing: CUT = cable in different lengths on drum or reel, possible cutting at required length.
